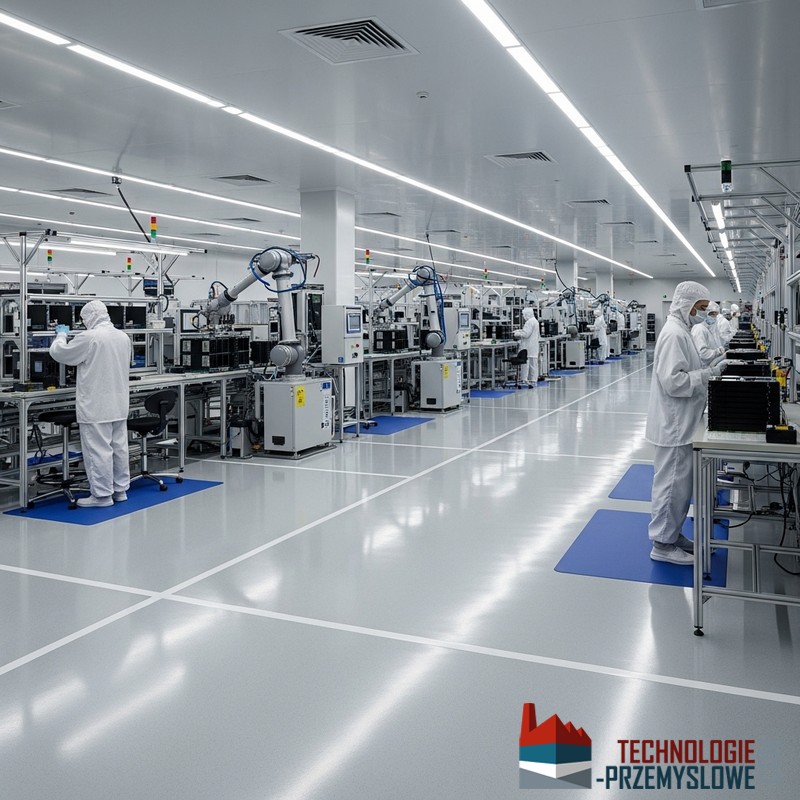

Posadzka antyelektrostatyczna
Posadzka antyelektrostatyczna (ESD) to system podłogowy zaprojektowany do kontrolowanego odprowadzania ładunków elektrostatycznych — wybiera się go według funkcji pomieszczenia, wymagań rezystywności i sposobu uziemienia.
Rodzaje posadzek ESD
| Typ | Zakres rezystywności powierzchni | Zastosowanie |
|---|---|---|
| Przewodząca | ~10³–10⁵ Ω | strefy z bardzo wrażliwą elektroniką lub wymagające szybkiego odprowadzenia ładunku. |
| Rozpraszająca (dissipative) | ~10⁶–10⁹ Ω | większość pracowni elektronicznych, produkcja, laboratoria. |
| Antystatyczna (cienkowarstwowa) | >10⁹ Ω do 10¹² Ω | ogranicza generowanie ładunków, stosowana tam, gdzie pełna ESD nie jest wymagana. |
| Systemy i materiały | żywice epoksydowe ESD; wykładziny winylowe ESD; płytki przewodzące; posadzki antystatyczne wylewane. |
Kluczowe kryteria doboru
-
Wymagania procesowe — czy urządzenia/komponenty są wrażliwe na ESD; czy strefa jest ATEX. Dobierz zakres rezystywności do wymagań technologicznych.
-
Sposób uziemienia — system musi mieć skuteczne uziemienie przez przewody uziemiające i punkt uziemienia.
-
Ruch i obciążenia mechaniczne — wybierz żywicę epoksydową dla intensywnego ruchu i łatwej dezynfekcji; wykładziny dla elastyczności i szybszej wymiany.
-
Estetyka i konserwacja — posadzki wylewane są gładkie i łatwe w utrzymaniu; wykładziny wymagają częstszej wymiany.
Montaż, testy i utrzymanie
-
Projekt systemu obejmuje warstwę nośną, przewodzące warstwy i połączenia uziemiające; wykonanie powinno być zgodne z normami ESD.
-
Pomiary: rezystywność powierzchniowa i rezystancja do uziemienia; testy wykonuje się po montażu i okresowo w eksploatacji.
-
Konserwacja: stosować środki czyszczące rekomendowane dla systemu ESD; unikać wosków izolujących właściwości przewodzące.
-
Wykonanie posadzki antyelektrostatycznej
Ryzyka i rekomendacje
-
Ryzyka: niewłaściwy dobór rezystywności, brak poprawnego uziemienia lub użycie nieodpowiednich środków czystości może unieważnić właściwości ESD.
-
Rekomendacje: wykonaj analizę ryzyka ESD, wybierz system zgodny z wymaganiami procesowymi, zleć montaż i certyfikowane pomiary wyspecjalizowanemu wykonawcy.
Szybki przewodnik doboru i pytania decyzyjne
Kluczowe kryteria: wymagany zakres rezystywności, sposób uziemienia, obciążenia mechaniczne, odporność chemiczna i wymogi procesowe/ATEX. Pytania pomocnicze: Jaki sprzęt jest chroniony? Czy strefa wymaga klasyfikacji ATEX? Jaki ruch i obciążenia mechaniczne? Czy posadzka ma być łatwa w utrzymaniu?
Porównanie głównych typów posadzek ESD
| Typ | Rezystywność powierzchni | Najlepsze zastosowanie | Trwałość | Wykończenie |
|---|---|---|---|---|
| Przewodząca | 10³–10⁵ Ω | strefy z bardzo wrażliwą elektroniką | wysoka | gładka; metaliczne powłoki |
| Rozpraszająca | 10⁶–10⁹ Ω | produkcja elektroniki, laboratoria | bardzo wysoka | wylewki epoksydowe |
| Antystatyczna cienkowarstwowa | >10⁹ Ω | magazyny, biura z niskim ryzykiem ESD | średnia | powłoki i lakiery |
| Wykładziny ESD | zależne od typu | szybkie instalacje, serwisy | średnia | winyl, PCV |
| Płytki przewodzące i modułowe | projektowane | cleanroomy, serwerownie | wysoka | modułowe panele |
Zastosowania posadzek antyelektrostatycznych
-
Montaż i testowanie układów scalonych (semiconductor fabs).
-
Linie montażowe elektroniki konsumenckiej.
-
Laboratoria badawcze i pomiarowe.
-
Serwerownie i centra danych.
-
Produkcja i montaż płytek PCB.
-
Warsztaty naprawy elektroniki.
-
Produkcja baterii i ogniw litowych.
-
Przemysł lotniczy i kosmiczny.
-
Produkcja medycznych urządzeń elektronicznych.
-
Clean roomy i pomieszczenia klasy ISO.
-
Przemysł farmaceutyczny przy procesach wrażliwych.
-
Lakiernie i kabiny malarskie z ryzykiem zapłonu.
-
Strefy ATEX z palnymi gazami lub pyłami.
-
Magazyny komponentów wrażliwych na ESD.
-
Montaż i testy modułów optoelektronicznych.
-
Produkcja i pakowanie półprzewodników.
-
Laboratoria optyczne i fotoniczne.
-
Linie montażu motoryzacyjnego z elektroniką.
-
Produkcja i testowanie czujników.
-
Przemysł telekomunikacyjny i BTS.
-
Punkty kontroli jakości i testów funkcjonalnych.
-
Montaż urządzeń medycznych implantowalnych.
-
Produkcja i obsługa drukarek przemysłowych.
-
Prace przy materiałach łatwopalnych i włóknistych.
-
Strefy montażu precyzyjnych mechanizmów.
Poniżej przedstawiamy metodę wykonania posadzki przemysłowej o właściwościach antyelektrostatycznych. Metoda jest oparta na materiałach SIKA.
